فاحص كهرباء سيارات KM10 | لكشف التماس وحقن الطاقة

فاحص كهرباء سيارات KM10: تشخيص دقيق لأعطال الدوائر الكهربائية

يعتبر فاحص كهرباء سيارات KM10 بديلاً ذكياً وعملياً عن لمبة الفحص التقليدية، حيث يجمع بين وظائف المقياس المتعدد وحاقن الطاقة في أداة واحدة بحجم قلم. يوفر هذا المسبار إمكانية تشخيص دوائر 12 و24 فولت، مع ميزة حقن الطاقة المباشر التي تسمح بتفعيل المكونات المختلفة دون الحاجة إلى تمديد أسلاك من البطارية. كما يأتي مزوداً بقاطع دائرة إلكتروني مدمج لحماية أنظمة السيارة والجهاز معاً من الأحمال الزائدة أثناء الفحص.

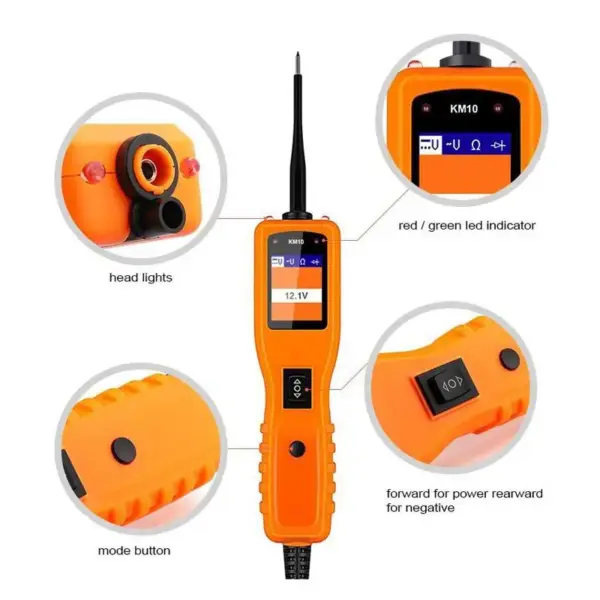

مميزات KM10 لفحص الدوائر الكهربائية

تنشيط المكونات وحقن الطاقة المباشر

يتيح لك مفتاح الطاقة إرسال تيار موجب أو أرضي مباشرة إلى أطراف المكونات مثل مراوح التبريد، المرحلات، والمصابيح لاختبار عملها لحظياً. يتم هذا الإجراء دون تمديد أسلاك خارجية، مع توفير ميزة عكس القطبية التلقائي.

تتبّع أعطال التماس وتحديد الدوائر التالفة

يساعدك الجهاز في تتبع مسار الأسلاك وتحديد موقع التماس الكهربائي (Short Circuit) والدوائر المفتوحة بدقة وسرعة دون إهدار الفيوزات. عند اكتشاف حمل زائد، يقوم قاطع الدائرة المدمج بفصل الطاقة تلقائياً لحماية المكونات.

المساعدة في تتبّع تهريب الكهرباء

بفضل قراءته للجهد بدقة تصل إلى 0.1 فولت، يعمل الجهاز كمساعد في عمليات التتبع لاكتشاف الأجزاء والدوائر التي تستهلك طاقة من البطارية، مما يسهل عملية تحديد مواقع الخلل الكهربائي.

أوضاع القياس الأربعة في فاحص كهرباء KM10

وضع الفولتية المستمرة (DC)

يسمح بقراءة دقيقة لجهد البطارية والدوائر المستمرة.

وضع الفولتية المترددة (AC)

يعرض الحد الأقصى والأدنى للجهد وتردد الإشارة.

وضع المقاومة

يُستخدم لقياس مقاومة الأسلاك والتوصيلات في نطاق يصل إلى 100 كيلو أوم، للتأكد من جودة التوصيل الكهربائي والتمييز بين الدوائر السليمة والتالفة.

وضع الدايود

مخصص لاختبار الصمامات الثنائية وتحديد انخفاض الجهد الأمامي والحث العكسي للمرحلات.

وظائف تشخيصية إضافية

اختبار التوصيلية (Continuity)

يعمل في وضع المقاومة عبر المسبار (أرضي الشاسيه) أو سلك الأرضي المساعد؛ حيث يعرض «0.0Ω» مع مؤشر أخضر ونغمة صوتية عند التوصيل الجيد، مما يميز الأسلاك الموصلة من المقطوعة دون فصلها.

فحص إشارة الحساسات

يتيح في وضع التيار المتردد (AC)، وبعد قراءة كود العطل، فحص إشارات الحساسات المختلفة (مثل حساس MAP) وعرض موجة الإشارة للتحقق من صحة عمل الحساس بسرعة.

اختبار أضواء المقطورة والوصلات

يمكنك فحص وظيفة واتجاه موصلات وأضواء المقطورة من خلال ربط الأرضي المساعد بأرضي المقطورة وتغذية المسبار بالطاقة.

قياس سقوط الفولتية

يتميز الجهاز بمؤشر قطبية (أحمر/أخضر) يضيء عند تطابق جهد المسبار مع البطارية ضمن ±0.4 فولت. إذا كان الجهد خارج هذا النطاق، تظهر القراءة دون إضاءة، مما يكشف عن سقوط أو ارتفاع الجهد دون الحاجة للعودة إلى البطارية.

المواصفات الفنية لجهاز KZYEE KM10

• الشاشة: TFT ملونة بدقة 160 × 128.

• نطاق جهد التشغيل: بطارية 12.0 إلى 24.0 فولت.

• قراءة الجهد الخارجي (DC): 0 إلى 65 فولت (+1 خانة).

• دقة قراءة الجهد: 0.1 فولت.

• نطاق المقاومة: 0 إلى 100 كيلو أوم (القيم الأعلى تظهر كـ «0L»).

• استجابة التردد: 0 هرتز إلى 10 كيلو هرتز.

• قاطع الدائرة: 1 إلى 10 أمبير.

• نسب تحمّل التيار:

  • 100%: يتحمل لأكثر من ساعة.

  • 150%: يفصل القاطع خلال ساعة.

  • 200%: يفصل القاطع خلال 3-30 ثانية.

  • 300%: يفصل القاطع خلال 0.5-4.0 ثانية.

• إعادة ضبط القاطع: الانتظار حتى يبرد الجهاز (حوالي 15 ثانية).

• الأبعاد (الطول × العرض × الارتفاع): 178 × 47 × 28 مم.

• الوزن الصافي: 100 جرام (0.1 كجم).

• درجة حرارة التشغيل: 0 إلى 60° مئوية.

• كيبل التمديد: بطول 6 أمتار.

• الأوضاع الأربعة للقياس: تيار مستمر (DC) / تيار متردد (AC) / مقاومة / دايود.

• الإضاءة: كشاف أمامي LED مدمج للعمل في الأماكن المظلمة.

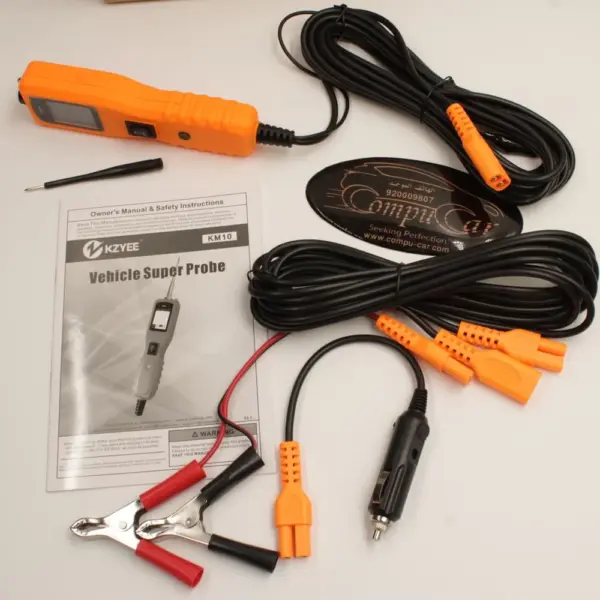

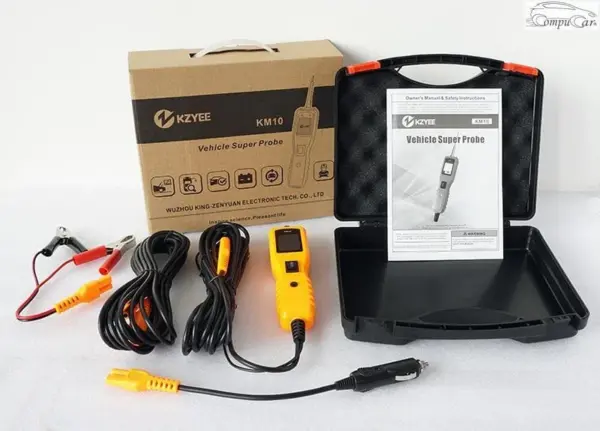

• الملحقات الإضافية: مسبار فحص، مشبك بطارية، وصلة ولاعة، سلك أرضي مساعد، وحقيبة يد.

ثقة وضمان كومبيوكار

أدوات التشخيص الكهربائية تتطلب دقة متناهية وموثوقية عالية في الأداء. لذلك، نوفر لك هذا المنتج الأصلي المورد مباشرة من المصنع، دون أي استيراد موازٍ، عبر كومبيوكار الوكيل الرسمي المعتمد في المملكة العربية السعودية منذ عام 2010.

يأتي الجهاز مدعوماً بضمان شامل لمدة سنتين، متوافق تماماً مع أنظمة وزارة التجارة السعودية لحمايته ضد عيوب التصنيع. كما يقف خلفك فريق فني هندسي مختص لتقديم الدعم اللازم لضمان تحقيق أقصى استفادة من معدات الفحص في ورشتك.
