جهاز فحص حساسات السيارة Launch X431 S2-2 SensorBox

جهاز فحص حساسات السيارة Launch S2-2: محاكاة وتشخيص دقيق

يُعد launch sensorbox ملحقاً متخصصاً لورش الصيانة وفنيي ميكانيكا السيارات، وتتمثل وظيفته الأساسية في عزل الأعطال بدقة بين الحساسات ووحدة التحكم الإلكترونية (ECU). يعمل هذا الملحق من خلال توليد إشارات كهربائية بديلة تُرسل مباشرة إلى وحدة التحكم لمعرفة استجابتها. لا يعمل الملحق بشكل مستقل، بل يُقرن بالضرورة مع سلسلة أجهزة Launch X-431 عبر كابل USB لضمان استقرار نقل البيانات وتحليلها بدقة.

كيف يعمل محاكي حساسات السيارة S2-2

محاكاة إشارات الحساسات

يقوم الملحق بتوليد إشارات مشابهة لعمل الحساسات في مختلف ظروف التشغيل، مما يسمح للفني بالتحقق من سلامة وحدة التحكم الإلكترونية (ECU) دون الحاجة إلى شراء أو استبدال قطع جديدة بغرض التجربة التشخيصية.

محاكاة المشغّلات وموجة التوقيت

يدعم الملحق إرسال إشارات تحكم لاختبار استجابة المشغّلات (Actuators) في السيارة، كالمحركات الكهربائية والصمامات. كما يوفر ميزة تخصيص توقيت الإشارات لمزامنتها مع توقيت المحرك (العمود المرفقي وعمود الكامات) لتشخيص المشاكل المعقدة في نظام التزامن.

المقياس المتعدد المدمج (Multimeter)

تتضمن الوحدة مقياساً متعدد الوظائف يتيح قياس الجهد المتردد والمستمر (حتى 700 فولت)، بالإضافة إلى قياس المقاومة، السعة، واختبار الدايود، وكشف التوصيلية، ليُغني الفني عن استخدام أدوات قياس خارجية منفصلة.

التكامل مع أجهزة Launch X-431

صُممت هذه الأداة لتعمل كجزء متكامل مع سلسلة Launch X-431. يتم التوصيل، ونقل البيانات، وتغذية الطاقة (5 فولت) حصرياً عبر منفذ USB 2.0 Type B، مما يضمن تدفقاً مستقراً للبيانات الموجية، حيث لا يعتمد الجهاز على أي اتصال لاسلكي. من خلال واجهة البرنامج، يمكن الوصول إلى جميع الوظائف بنقرة واحدة، بما في ذلك خيار رسم الموجات يدوياً (حتى 300 نقطة) لتخصيص إشارات الفحص.

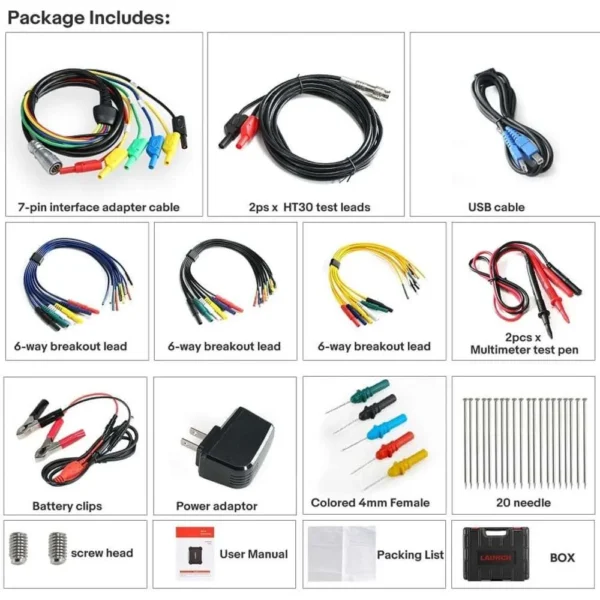

محتويات العلبة

• وحدة الاستشعار:
  • قلب الجهاز الذي يتيح لك اختبار ومحاكاة مجموعة واسعة من حساسات السيارات.
• كابل اختبار HT30:
  • كابل خاص متعدد الاستخدامات لتوصيل الحساسات واختبار أنواع مختلفة من الإشارات الكهربائية. يمكن إدخال مجموعة متنوعة من المجسات والمشابك والخطافات في موصل 4 مم في نهاية الكابل.
• كابل محول بواجهة 7 دبوس:
  • يستخدم لتوصيل وحدة الاستشعار ووحدة المحرك لاختبار المشغلات. عند اختبار المشغل، قم بتوصيل وحدة الاستشعار ببطارية السيارة لتوفير الطاقة.
• كابل مشابك البطارية:
  • يستخدم لتوصيل وحدة الاستشعار ببطارية السيارة مباشرة عند استخدام وظيفة المحرك.
• كابل USB:
  • يستخدم لتوصيل وحدة الاستشعار بجهاز التشخيص وإرسال الإشارة التي تم جمعها بواسطة وحدة الاستشعار إلى جهاز التشخيص لعرض شكل الموجة.
• أسلاك توصيل ذات 6 اتجاهات:
  • أسلاك متوفرة بثلاثة أحجام مختلفة للمفاصل (1.0 مم، 1.6 مم، 2.8 مم)، يمكن توصيلها بسهولة بملف واجهة تشغيل السيارة الحالية لقراءة إشارات الحساسات. يتم توصيل إشارة الخرج بمدخل CH1/CH2 في وحدة الاستشعار من خلال موصل HT30 4 مم في الطرف الآخر من السلك.
• مسامير اختبار متعدد (أسود + أحمر):
  • تستخدم لاختراق عزل الأسلاك للسماح بإجراء القياسات الكهربائية دون التسبب في تلف الأسلاك. يمكن استخدامها أيضًا كمسبار طرف أثناء العمل مع لوحات الدوائر الصغيرة.
• محول كهرباء:
  • لشحن وحدة الاستشعار باستخدام كابل USB المرفق.
• حقيبة حمل متينة:
  • تحمي جهازك وملحقاته أثناء التنقل والتخزين.
• دليل المستخدم:
  • يوفر إرشادات مفصلة حول كيفية استخدام الجهاز وميزاته.

المواصفات الفنية لجهاز S2-2

• عدد القنوات: قناتان (2).

• الدقة: 1%.

• مدى محاكاة الجهد (السعة): 0 إلى 20 فولت.

• أقصى تيار خرج: 20 مللي أمبير (لخرج المحاكاة)، 2 أمبير لتشغيل الملفات والكويلات (يتطلب مصدر طاقة خارجي).

• مدى التردد المحدّد مسبقاً: 0 إلى 20 كيلوهرتز.

• تردد نبضة الموجة المربعة: 0 إلى 15 كيلوهرتز.

• دورة تشغيل الموجة المربعة: 0 إلى 100%.

• أنواع المحاكاة المدعومة: جهد مستمر (DC)، تردد ثابت، موجة محدّدة مسبقاً، موجة مرسومة يدوياً (حتى 300 نقطة).

• وظيفة المقياس المتعدد (Multimeter): قياس جهد AC/DC حتى 700 فولت، مقاومة حتى 40 ميجا أوم، سعة حتى 100 ميكروفاراد، دايود حتى 1.5 فولت، وكشف التوصيلية بنغمة صوتية.

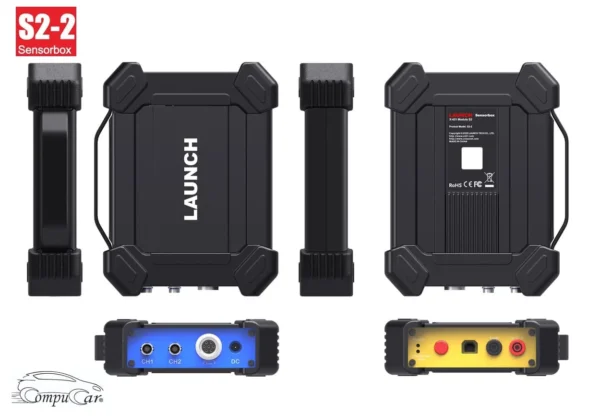

• المنافذ: واجهتان لمولد الإشارة، منفذ لمصدر طاقة خارجي، واجهة للملفات (كويل)، وواجهتان للمقياس المتعدد.

• التوصيل: واجهة USB 2.0 Type B (مع وظيفة الشحن والتغذية 5 فولت).

• درجة حرارة التشغيل: 0 إلى 50 درجة مئوية.

• الوظائف الخمس المدمجة: حساس، مشغّل (Actuator)، رسم موجة يدوي (Defined/Drawn)، موجة توقيت، ومقياس متعدد.

• التوافق: سلسلة Launch X-431 (لا يعمل مستقلاً).

ثقة وضمان الوكيل المعتمد

محاكاة الإشارات الكهربائية الدقيقة للسيارة تتطلب عتاداً تمت معايرته بدقة في المصنع لضمان عدم إلحاق أي ضرر بوحدات التحكم الإلكترونية، وهذا ما يوفره هذا الملحق الأصلي. يتم توريد هذا المنتج مباشرة من المصنع بعيداً عن أجهزة الاستيراد الموازي غير الموثوقة، عبر كومبيوكار الوكيل المعتمد لعلامة لانش في السعودية منذ عام 2010.

تأتي هذه الوحدة مدعومة بضمان لمدة سنتين يطابق اشتراطات وزارة التجارة السعودية لحمايتك من عيوب التصنيع. وبما أن أدوات المحاكاة تتطلب تدريباً متخصصاً، يرافقك فريق فني هندسي لتقديم الدعم اللازم لدمج هذا الملحق باحترافية ضمن عمليات الصيانة في ورشتك.
